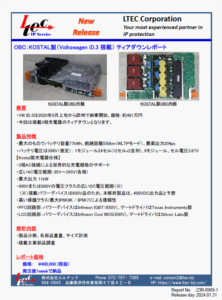

OBC：KOSTAL製（Volkswagen iD.3 搭載）ティアダウンレポート


KOSTAL製OBC外観	KOSTAL製OBC内部

概要

・VW ID.3は2020年9月上旬から欧州で納車開始、価格：約481万円
・今回は搭載3相充電器のティアダウンとなります。

・最大のものでバッテリ容量77kWh、航続距離550km（WLTPモード）、最高出力204ps

・バッテリ電圧は396V（推定）： 1モジュール24セル(12セルx2並列)、9モジュール、セル電圧3.67V

【Kostal製充電器仕様】

・3相AC接続による世界的な充電規格のサポート

・広いAC電圧範囲：85V～265V(各相)

・最大出力 11kW

・400Vまたは800Vの電圧クラスの広いDC電圧範囲（※）

　（※）搭載パワーデバイスは650V品のため、本解析製品は、400VDC出力品と予想

・高い保護クラス(最大IP6K9K / IP6K7)による信頼性

・PFC回路部：パワーデバイスはInfineon IGBT（650V)、ゲートドライバはTexas Instruments製

・LCC回路部：パワーデバイスはInfineon Cool MOS(650V)、ゲートドライバはSilicon Labs製

・製品分解、各部品重量、サイズ計測

・搭載主要部品調査

　　価格：￥400,000 (税抜)　　　　　　　

　　発注後1weekで納品
