GaN FET(650V)： Navitas NV6514C 制御チップ回路解析レポート

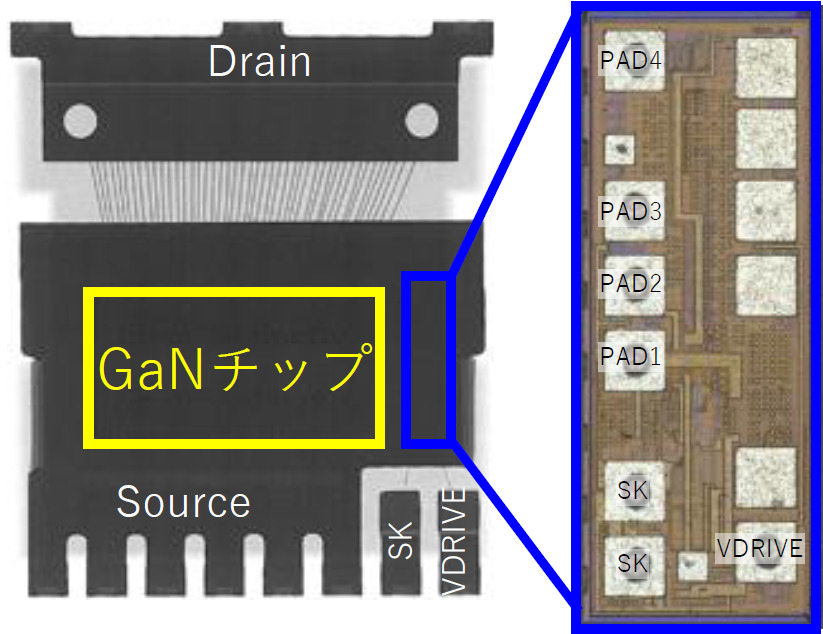

パッケージ外観	パッケージ X線	制御チップ外観	(出典) Datasheet P.11 Figure 20. GaNSafe Block Diagram
			https://navitassemi.com/wp-content/plugins/gb-navitas-stock-checker/product_files/NV6514C-Q_GaNSafe_TOLL_25mO%20Max_Datasheet.pdf

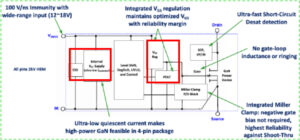

			ブロック図

レポート概要

　Navitas Semiconductorから発売されている「GaNSafe」は第4世代GaN製品であり、制御、駆動、センシング、さらに主要な保護機能を統合することで、従来にない信頼性と堅牢性を実現しています。また、シンプルな4ピン構成を採用し、従来必要とされたVCCピンを不要としています。
　今回の調査では、制御チップのVDRIVE端子で生成されるVcc SupplyおよびGaN駆動用のVGS Regに着目し、回路解析を実施しました。その結果、素子の構成やVCCピンを不要とする回路方式について明らかにしています。

製品特徴

型番：NV6514C VDS=650V、VID=90 A RDS(on) = 18mΩ 製品リリース日：2024年7月

ノーマリーオフ GaN FET
ESD、高速短絡保護回路、ミラークランプ
AEC-Q100 Grade 1 (ordering option)
データセンター、およびソーラーインバータ、EV OBC,DC-DCコンバーター、アプリケーションを対象
シンプルな4ピンデバイス。パッケージを個別のGaNデバイスのように扱うことができ、追加のVCCピンは不要

解析内容・レポート価格

制御チップ回路解析レポート : 価格 ¥1,980,000（税別）発注後1weekで納品
解析内容 :各層のチップ写真、特徴ある機能や工夫についてのコメント、回路解析[Regulator(Vcc Supply), VGS Regulator]
納品物 : レポートPDF, 回路図ビューワー, EDIFファイル
