統合ECU (Right)：TESLA CYBERTRUCK搭載基板回路解析レポート

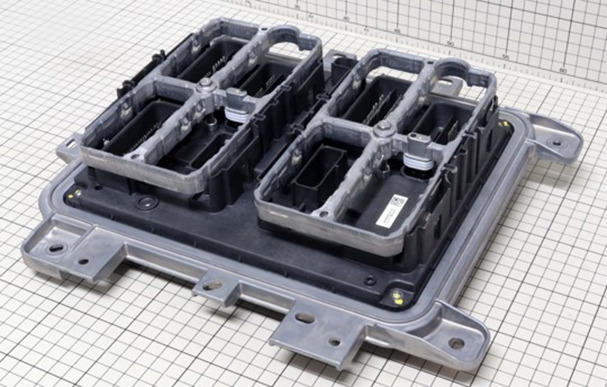

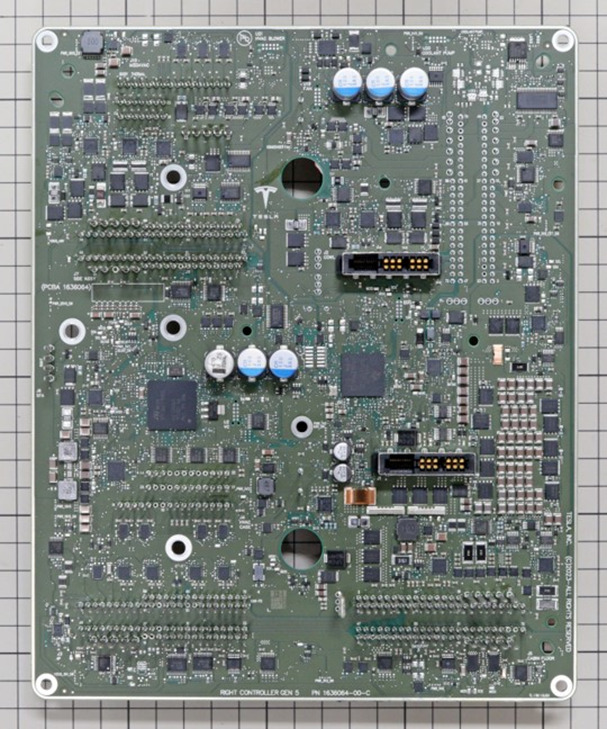

CYBERTRUCK(Web情報より)	統合ECU (Right) 外観	基板外観 (Top View)
引用： https://www.tesla.com/ja_jp/cybertruck

概要

　TESLAからCYBERTRUCKが2019年11月に発表されました。
　本車両は、独特の外観から注目されていますが、TESLAの最新モデルとして様々な新技術が採用されています（同社初の800V系システムを採用、補機バッテリー電圧は48V系を採用）。
　主なコントローラモジュールとして、Door ControllerはFrontとRearの２モジュール、Body Controllerは、Right、Left、Rearの３モジュール搭載となっています。　本レポートはRWDモデルに搭載される
　Body Controller Right：　統合ECU (Right) の基板回路解析レポートです。

製品特徴

サイズ：300mm (W) × 325mm (L) × 75mm (H)
重量：2.1kg　　
空冷
MV(48V系)-LV(12V系)間の電圧変換回路にチャージポンプ方式のDC-DC Converterを採用。
合計3,000個超の部品を、1枚のプリント基板に集積した統合ECU。
チップ抵抗・チップコンデンサに、通常の車載ECUでは見られない小さなサイズ(※1 ※2)を採用。
※1 最小サイズ 0603 metric (長辺0.6mm✕短辺0.3mm)
※2 チップ抵抗・チップコンデンサ個別の部品サイズ(長辺✕短辺)の情報はオプションとなります。
