BAW発振器：Texas Instruments LMK6C 構造解析レポート

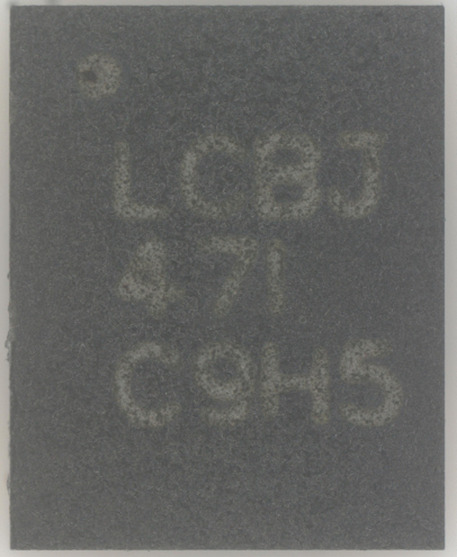

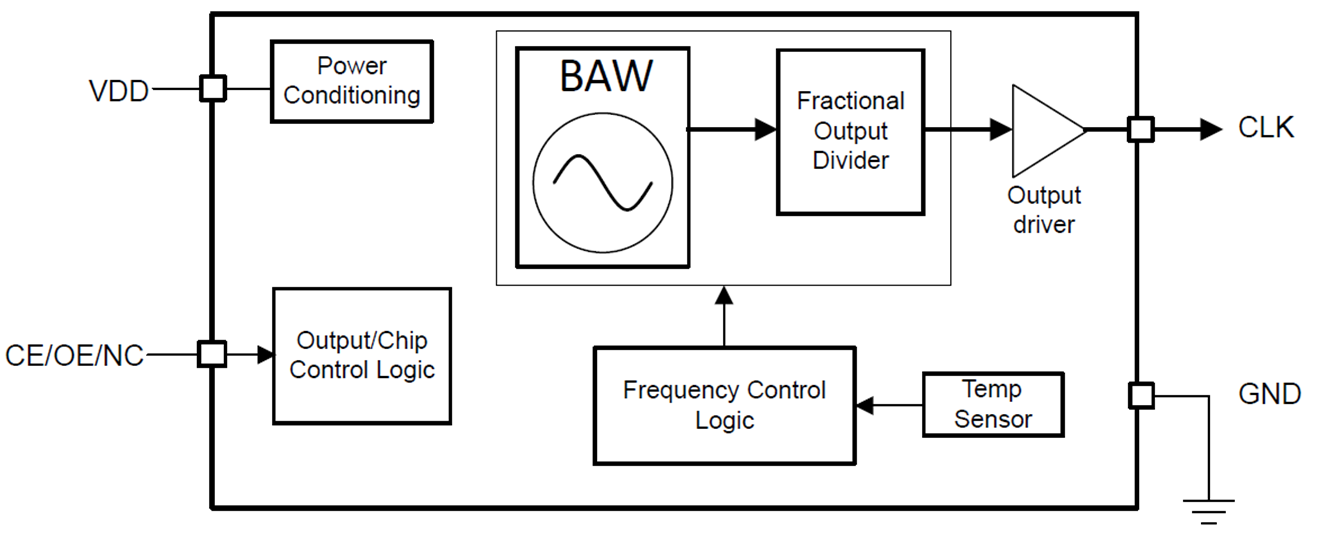

パッケージ	機能ブロック図 (引用) 水晶発振器に対するスタンドアロン BAW 発振器の利点 https://www.ti.com/lit/gpn/LMK6C

概要

　高精度・高速なクロックが要求されるタイミングデバイスでは、機械振動に弱く温度依存性のある水晶よりも、MEMSやSAW/BAWの採用が進みつつあります。本製品はTI社が自社製造したBAW（バルク弾性波）を搭載した発振器であり、水晶と比べ、低ジッターや温度安定性、機械的振動に対する耐性に優れており、さらに出力の周波数範囲も広いことが特徴です。本レポートでは、 LMK6C シリーズのLMK6CE012288CDLに搭載されているBAWの構造解析を行い、TI社保有特許の構造を確認しました。

製品特徴

出力周波数範囲：1MHz～200MHz、100MHzでのRMSジッタ： 350fs(typ.)/500fs (max.)
温度安定性 ±10ppm/℃、エージング特性 ±25ppm/10years
製品情報 LMC6C (2022年4月発表)
https://www.ti.com/product/ja-jp/LMK6C/part-details/LMK6CE012288CDLFR
