インバータ：Bosch Porsche Macan Turbo Electric (2024)搭載 ゲート駆動基板回路解析レポート(1相+共通部)

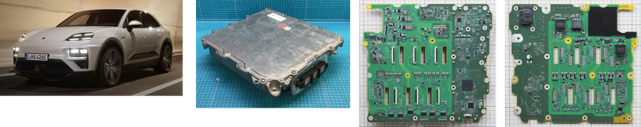

Macan Turbo Electric （2024）	リアインバータ外観	基板 (Top View)	基板 (Bottom View)
引用：https://www.porsche.com/japan/jp/models/macan/macan-electric-models/macan-turbo-electric/

レポート概要

　Porscheは2024年、SUVタイプのBEV「2代目Macan Electric」を発売しました。
同車 最上位グレードのMacan Turbo Electricは、最高出力470kW、0-100km/h加速3.3秒を実現する高性能BEVで、800Vシステムと100kWhバッテリを採用し、最大270kWのDC急速充電に対応した車両となっています。車両価格は1560万～。
　本レポートでは、Macan Turbo Electricのリアに搭載されるインバータ搭載基板について搭載部品、回路解析レポートとなります。800V・高出力システムを支えるSiCパワー半導体のゲート駆動回路（高圧側）、制御回路（低圧側）との 絶縁・電源回路、保護回路、ゲート抵抗などの構成など、次世代800V BEVインバータPorscheの高効率・高出力を実現するためのインバータ回路設計技術が、最新動向が把握できます。

製品特徴

• Bosch製インバータモジュール　(W)358mm x (L)330mm x (H)94mm, 水冷
• ゲート駆動基板とパワーモジュールの接続にFPC (Flexible Printed Circuits)を採用
• Bosch製パワーモジュール（SiC MOSFET）
• ゲートドライバおよびメインMCUはInfineon製を採用

レポート内容・価格

• １） 部分回路解析レポート(共通+1相分 (全回路からドライバ2相分を除いた部分を解析) )
  　　￥7,000,000(税別)　2026/10/16リリース予定
• ２） 部分回路解析レポート(ドライバ1相分のみ)
  　　￥4,550,000(税別)　2026/10/16リリース予定

• • • 製品分解、基板搭載の搭載部品調査
    • 基板回路図、ブロック図
    • 各層配線レイアウト、回路接続情報(ネットリスト、Viewerツール)

      ※部品間の接続追跡可能

レポートパンフレット

(26G-0061-1)インバータ：Bosch Porsche Macan Turbo Electric (2024)搭載 ゲート駆動基板回路解析レポート(1相+共通部)
