Si SJ MOSFET (600V)： Infineon CoolMOS C8世代 IPW60R037CM8 構造解析レポート
 |
 |
| パッケージ | Si MOSFET (チップ) |
レポート概要
600～650V のパワーMOSFETは、幅広い産業用アプリケーションをカバーするデバイスとして
注目されており、各社Si、化合物など、多種多様のラインナップが存在します。
Infineonは、 SiC MOSFETやGaN FETとコスト競争力の高いSiのSuperJunction MOSFET構造を採用した、CoolMOSを販売しており、2013年にC7世代、2024年にはC8世代が発売されています。
今回、このC8世代の構造解析を行い、その特徴を明らかにする解析レポートをリリースしました。
製品特徴
| 型番： IPW60R037CM8 VDS = 600V、ID = 64A、RDS(ON)＝31mΩ 製品リリース日： 2024年 |
データシート: Infineon CoolMOS C8世代 IPW60R037CM8
- C8世代の単位面積当たりのオン抵抗は、C７世代の約49%
-
アプリケーション：サーバー、EV充電、太陽光発電、無停電電源装置(UPS)、住居用エアコンPFC他
解析内容、レポート価格
１）構造解析レポート 価格 ¥600,000 (税別)
- 本製品の単位面積当たりのオン抵抗（RoｎxA）は499mΩ・mm2を達成しており、競合他社（TOSHIBA, STMicro）と比較しても半分以下になります。
- 解析結果より特徴的な平面レイアウト、セルピッチの縮小、Si基板の薄膜化を確認しています。
オプション① 比較レポート(企画中) ： 予定価格 ¥300,000 (税別)
- C7世代 IPW60R040C7との比較
- データシート及び構造解析結果から650V SiC MOSFET、GaNとスペックを比較 (P.4参照)
オプション② SCM分析(企画中) ： 予定価格 ¥500,000 (税別)
- SuperJunction構造のSCM分析 (分析箇所は別途ご相談の上決定）

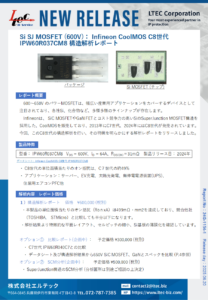

レポートパンフレット
