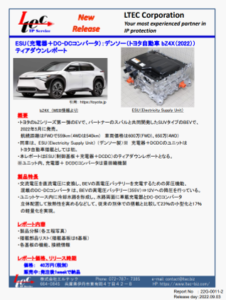

ESU（充電器＋DC-DCコンバータ：デンソー（トヨタ自動車 bZ4X（2022））ティアダウンレポート


bZ4X(WEB情報より) 引用：https://toyota.jp	ESU（Electricity Supply Unit）

概要

・トヨタのbZシリーズ第一弾のEVで、パートナーのスバルと共同開発したSUVタイプのBEVで、2022年5月に発売。　

　航続距離はFWDで559km（4WDは540km)　車両価格は600万(FWD)、650万(4WD)

・同車は、 ESU（Electricity Supply Unit）（デンソー製）※　充電器＋DCDCのユニットはトヨタ自動車搭載としては初。

・本レポートはESU（制御基板＋充電器＋DCDC）のティアダウンレポートとなる。

※ユニット内、充電器＋ DCDCコンバータは豊田織機製

・交流電圧を直流電圧に変換し、BEVの高電圧バッテリーを充電するための昇圧機能、

　混載のDC-DCコンバータは、BEVの高電圧バッテリー（355V）⇒12Vへの降圧を行っている。

・ユニットケース内に冷却水路を形成し、水路両面に車載充電器とDC-DCコンバータ

　立体配置して放熱性を高めるなどして、従来の別体での搭載と比較して23％の小型化と17％

　の軽量化を実現。

・製品分解（各工程写真）

・搭載部品リスト（搭載基板は6基板）

・各基板の機能、接続情報
